トイレの見守り
商業施設の 1 フロアのトイレに、多機能トイレ 2 室は VS373（ミリ波レーダー）、一般個室 8 室は VS330（PIR＋ToF の個室在室センサー）を置いた想定です。どちらも映像は扱いません。多機能トイレで人が倒れて動かなくなったこと、個室で滞在が長引いていることを検知し、同じ画面で混雑と清掃のタイミングも見ます。
現場の困りごと
施設の管理でよく聞く 3 つ多機能トイレの中は、誰も見られない
多機能トイレは一人で入り、内側から施錠します。中で倒れても、外から分かるのは「ずっと使用中」という表示だけです。カメラは置けません。気付くのは、次に使おうとした人が長く待ったあとです。
「長いだけ」と「異常」の区別がつかない
個室の滞在が長いこと自体は異常ではありません。鳴らしすぎると誰も見なくなり、しきい値を上げると今度は本当の異常を見落とします。
清掃の回数が、実際の使われ方と合っていない
清掃は時間で決めた巡回です。混んだ日もすいた日も同じ回数で、昼のピークのあとは汚れたまま、夜は誰も使っていないのに見に行きます。安全のためだけに投資は通りにくい、という話にもなります。

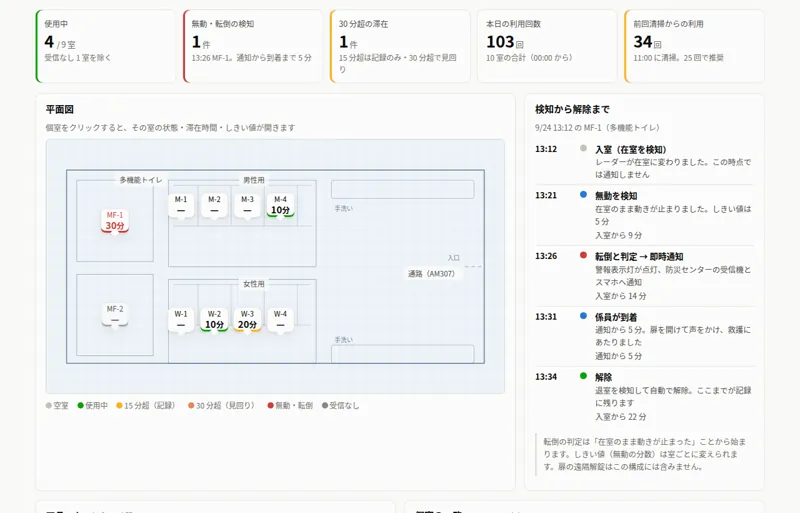

ダッシュボード
10 室を 1 画面に
24 時間の動き ダッシュボードを開く
仮想の現場: 商業施設の 1 フロアのトイレ。多機能トイレ 2 室に VS373（ミリ波レーダー）、男性用・女性用の個室 8 室に VS330（PIR＋ToF）、通路に AM307（空気質）1 台。値は想定値で、開くたびに同じ画面です。
- 平面図の 10 室に、空室・使用中・15 分超・30 分超・転倒・受信なしを色で表示
- 検知から駆けつけ・解除までのタイムライン（経過時間つき）
- 時間帯別の利用回数と、前回清掃からの利用回数
⚠ この構成は検知と通知までです。扉の遠隔解錠は含みません。上部の「解説に戻る」でこのページに戻れます。
このデモの想定: 商業施設の 1 フロアのトイレ。⚠ ミリ波レーダーは電池式ではありません — USB Type-C の給電式（最大 9.5W）なので、多機能トイレの天井付近に電源が必要です。個室の VS330 は電池式（ER18505 4000mAh ×3・交換可）で、配線は要りません。⚠ 検知範囲は 2m×2m〜4m×5m、設置高さは 2.3〜3m です。広い多機能トイレでも 1 室 1 台で収まりますが、形が複雑な室は分けることがあります。必要な台数と設置位置は、Step 2 でセンサーを設置するときに確認します。⚠ 扉の遠隔解錠は含みません（検知と通知まで）。

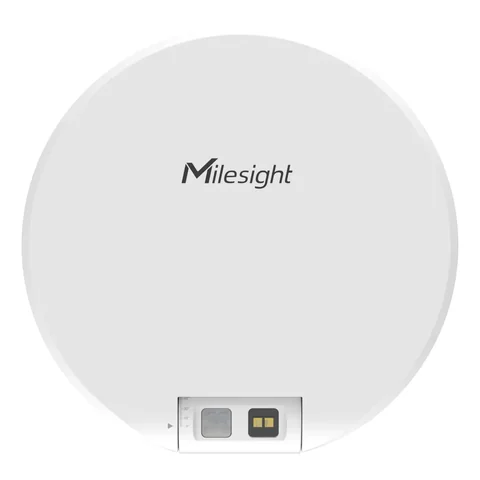

個室のセンサー — Milesight VS330
PIR と ToF を組み合わせた、個室専用の在室検知センサー多機能トイレは転倒まで見たいので VS373（ミリ波レーダー）を使いますが、一般個室で必要なのは「いま人がいるか」と「どれだけ居るか」です。ここは VS330 を使います。VS330 は個室 1 室ぶんを見るために作られたセンサーで、電池式なので配線工事が要りません。
PIR と ToF の二段構え
まず PIR（焦電型赤外線）が人の動きを拾い、そのあと ToF（光の往復時間で距離を測る方式）が対象までの距離を測って、5 秒間隔で在室の状態を更新します。PIR だけの人感センサーは「座ったまま動かない人」を取りこぼしますが、ToF は距離が変わったままであることで在室を保ち続けます。メーカーは自己校正アルゴリズムと合わせて 99.5% 以上の精度としています。
扉ではなく「人」を見る
扉の施錠や開閉を見る方式ではないので、鍵のかけ忘れ、扉の開けっぱなし、荷物だけ置いた離席に左右されません。映像も扱わないため、個室に取り付けても説明がつきます。ToF の視野は 27°、測定範囲 0.040〜3.500m、精度 ±2cm。プローブは 0〜75° の 6 段階で角度を変えられるので、便器の位置に合わせて向きを決められます。
電池で約 4 年・配線工事なし
ER18505（Li-SOCl₂ 4000mAh）3 本の電池式で、電池は交換できます。メーカー公称で約 4.2 年（SF7）。天井または壁に、ネジか 3M テープで取り付けます。Φ100 × 24mm・150g と小さく、基板には防湿コーティングがされていて、水まわりを想定した作りです。
VS330 の仕様（要点）
出典: Milesight 公式の製品ページとデータシート| 項目 | 内容 |
|---|---|
| 検知方式 | PIR（動き）＋ ToF（距離）の二段。PIR が先に起動し、ToF が 5 秒間隔で在室を更新 |
| 精度 | 99.5% 以上（メーカー公称・自己校正アルゴリズム） |
| ToF | 視野 27°／測定範囲 0.040〜3.500m／精度 ±2cm／分解能 1mm |
| PIR | 検知角 80°／検知距離 最大 2.5m |
| プローブ角度 | 0° / 15° / 30° / 45° / 60° / 75° の 6 段階で調整 |
| 電源 | ER18505 Li-SOCl₂ 4000mAh × 3（交換可）。約 4.2 年（SF7）／ SF10 で 3.3〜3.4 年 |
| 通信 | LoRaWAN Class A（OTAA / ABP）・内蔵アンテナ・受信感度 -137dBm |
| 設定 | NFC（Milesight ToolBox）またはダウンリンク |
| 外形・質量 | Φ100 × 24mm／150g（電池込み） |
| 保護等級・環境 | IP30／-20〜60℃／0〜95% RH（結露なきこと）／基板に防湿コーティング |
| 取付 | 天井または壁（ネジまたは 3M テープ） |
| 映像 | 扱わない（個人を識別する情報を持ちません） |
| 技適（日本） | 工事設計認証 220-JP6401（令和5年7月25日）／920.6〜928.0MHz・17mW |
VS330 の技適は相互承認（MRA）による工事設計認証のため、認証番号が 220-JP6401 と英字を含む形式になっています。総務省の公開データベースで型式 VS330-915M / NF330-915M / VS330-9M / NF330-9M として確認できます。日本国内では AS923（920MHz帯）で運用するため、発注時に周波数帯の指定が必要です。
見えるようになること
- 多機能トイレの中で人が倒れて動かなくなったことが、映像を使わずに分かる
- 個室の滞在時間を 15 分・30 分の段階で扱い、鳴らしすぎと見落としのどちらも避けられる
- 検知から駆けつけ・解除までの時刻が記録に残り、あとから説明できる
- 個室ごとの利用回数と時間帯の山が出るので、清掃に行く時刻を実際の使われ方で決められる（扉の施錠ではなく在室で数えるため、鍵のかけ忘れに左右されない）
- 給電が切れた室・電波が届かない室を「受信なし」として、正常とは別に表示する
使う機器

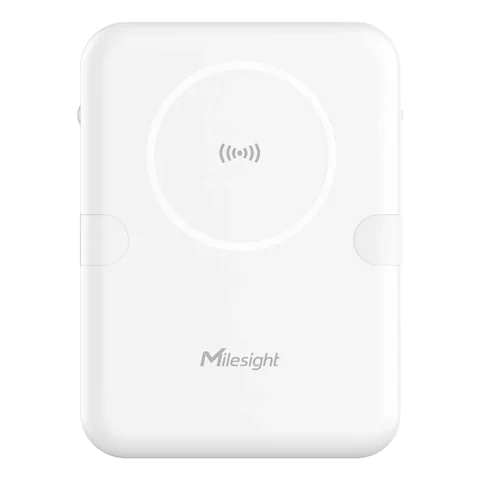

Milesight VS373 × 2（ミリ波レーダー、在室・無動・転倒・滞在時間、映像なし、USB Type-C 給電、技適取得済み 018-260043）
Milesight VS330 × 8（個室在室検知センサー、PIR＋ToF、電池式 約4年、技適取得済み 220-JP6401）
Milesight AM307 × 1（CO2・温湿度・臭気の傾向、技適取得済み 018-260087）Milesight UG65 × 1〜（LoRaWAN ゲートウェイ、LTE または有線。台数は電波状況によります）クラウド（PostgreSQL + 通知）🔴 これは人の見守りを置き換えるものではありません。メーカーも本機を補助的な道具と位置づけており、画面のしきい値警報は法令上の安全装置やインターロックの代わりにはなりません。運用の手順（誰が、どの段階で、何分以内に見に行くか）を決めたうえで併用してください。
ミリ波レーダーは映像を扱わないため、個室の中を撮らずに状態だけを送れます。既設の警報表示灯やナースコール・非常呼出盤には、本体の接点出力（60V/1A）を結線して鳴らす構成も取れます（結線は電気工事です）。多機能トイレの天井付近に電源が無い場合は、電源の引き込みが別途必要です。
