暑さ指数 WBGT（倉庫・作業場）
平屋の物流倉庫（1,500 ㎡・折板屋根）に置いた温湿度センサー 7 台から、作業する高さの暑さ指数（WBGT）を計算して区分で表示します。屋根下と外気の温度差（ΔT）から、屋根の熱が作業場にどれだけ伝わっているかも確認できます。
現場の困りごと
夏の倉庫・作業場でよく聞く 3 つ壁の温度計 1 本で全体を判断している
事務所の入口に下がった温度計を見て「今日は暑いな」と話す。でも実際に人が働いているのは、屋根の熱が降りてくる通路の奥や、扉が開く出荷バースです。測っている場所と危ない場所が違います。
暑さの原因が屋根なのか外気なのか分からない
折板屋根は日射で 60℃ 以上になります。でも「今日は外が暑いから」で終わってしまい、屋根の遮熱・換気・スポット冷却のどれに投資すべきかが決まりません。
休憩のタイミングが人によって違う
熱中症の対策は「こまめに休憩」で終わりがちです。いつ・どこが危ないかの根拠がないので、我慢する人と早めに休む人が分かれ、記録も残りません。
ダッシュボード
7 点の暑さ指数を 1 画面に
指標を切り替え ダッシュボードを開く
仮想の現場: 平屋の物流倉庫 1 棟（1,500 ㎡・折板屋根）。屋根下 3 点、作業高さ 1.5 m に 3 点、屋外 1 点。値は想定値で、開くたびに同じ画面です。
- 作業する高さの WBGT を区分（注意・警戒・厳重警戒・危険）で表示
- 屋根下と外気の温度差 ΔT、温度・湿度への切り替え
- 法令の目安を超えた時刻・継続時間と、本日の超過時間の合計
上の画像は、指標を WBGT → 温度 → ΔT → 湿度 と切り替えた様子です。上部の「解説に戻る」でこのページに戻れます。
3D で見る

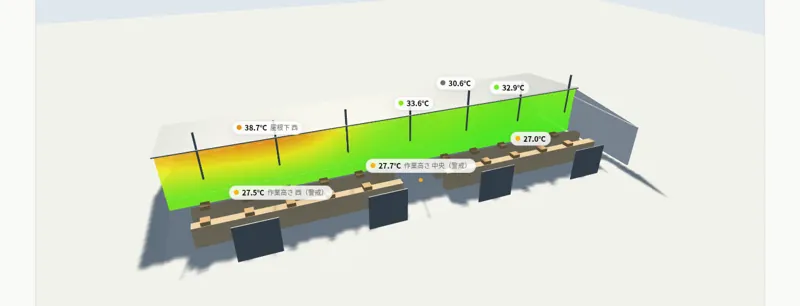

屋根の熱が作業高さに降りてくる
3D で見る
この題材は高さ方向にしか情報がありません。測っているのは屋根下と作業高さ 1.5m の 2 つで、平面図では同じ場所に重なってしまいます。断面にすると、日射で焼けた屋根の熱がどれだけ下へ降りてきているかが、そのまま色の層になります。
- 屋根と作業高さの間に何℃ あるか — 日射の強い時間帯は屋根下だけが外気より 8.1℃ 高く、作業高さは 2〜3℃ です
- 熱のピークは遅れて来る — 日射のピーク 11:20 に対し、屋根下の最高温度は 12:30。24 時間を再生で流せます
- 気温の最高と WBGT の最高は別の場所 — 気温は西側（出荷バース近く）、WBGT は中央（風が通りにくい）です
測っていない高さの色は 2 点をつないだ補間です。WebGL が使えない環境では 2D の画面へ案内します。
このデモの想定: 折板屋根の平屋倉庫 1,500 ㎡。屋根下と作業高さの差が「屋根の熱がどれだけ降りてくるか」を表します。
見えるようになること
- 作業する高さの暑さ指数（WBGT）を区分で常時表示し、区分が上がった場所と時刻がすぐわかる
- 法令目安（WBGT 28℃ / 気温 31℃）を超えた時間を日ごとに記録でき、対策の実施記録に使える
- 屋根下と外気の温度差（ΔT）で、屋根からの熱が作業場にどれだけ伝わっているかがわかる
使う機器
Milesight EM300-TH × 7（温湿度、電池式、10 分周期。屋根下 3、作業高さ 1.5 m 3、屋外 1）Milesight UG65 × 1（LoRaWAN ゲートウェイ、LTE または有線）気象 API 外気温と日射量を Open-Meteo から毎時取得して補完クラウド（PostgreSQL + TimescaleDB）配線工事は不要です。屋根下のセンサーは梁にネジ止めし、作業高さは柱に固定します。黒球付き WBGT 計を 1 台併設すると、簡易計算との差を補正できます。ゲートウェイの台数は電波状況で変わります。建物の構造・階数・距離によっては複数台になる場合があるため、必要な台数は、Step 2 でセンサーを設置するときに電波を測って確定します。
